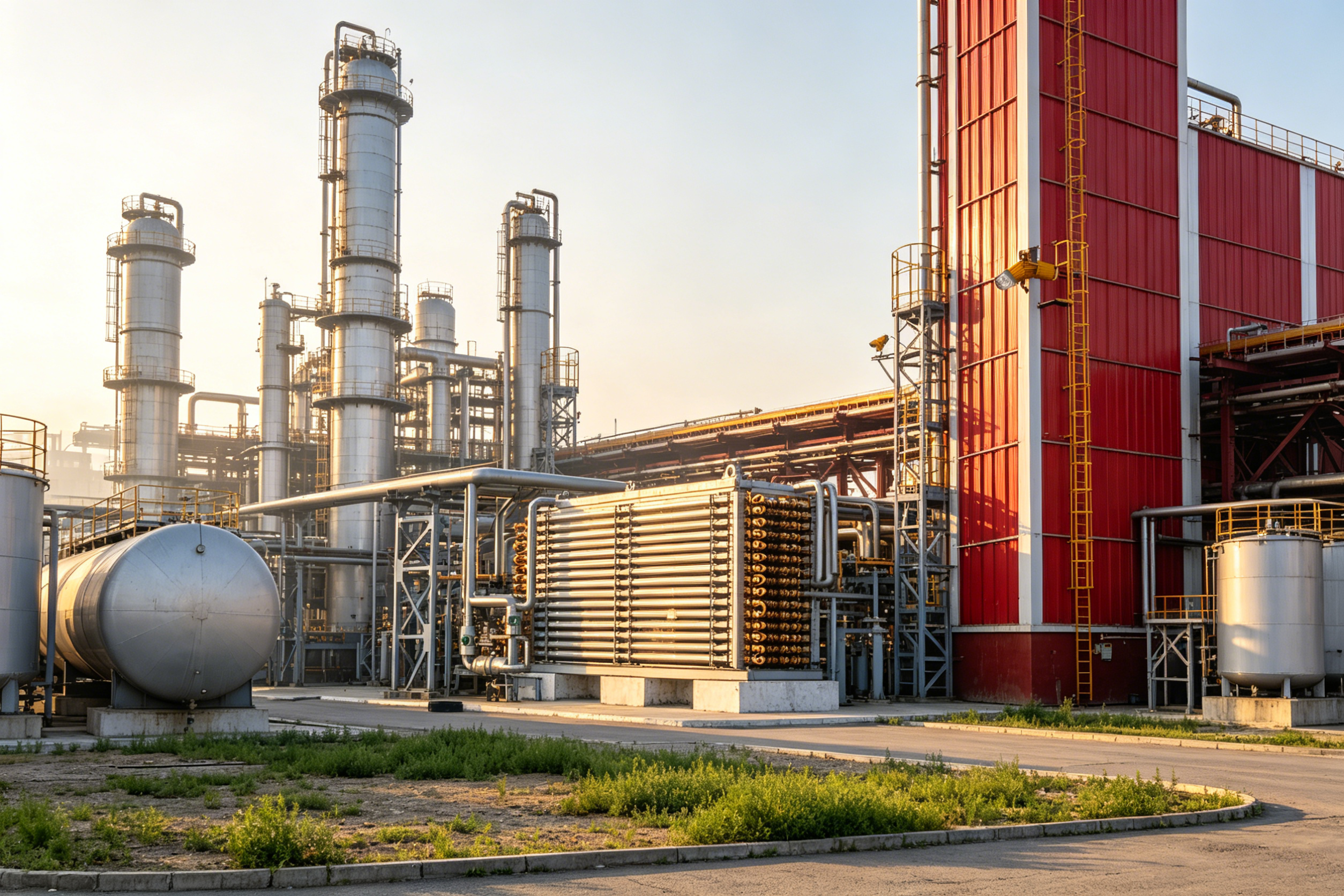

Värmeväxlare är bland de vanligaste och mest kritiska utrustningsdelarna i kemisk produktion. Deras kärnfunktion är att överföra värme mellan olika vätskor. I kemiska produktionsprocesser ingår nästan varje steg värmetillskott, värmeavledning eller värmeåtervinning, och värmeväxlare är de nyckelkomponenter som utför dessa uppgifter. Utan effektiv drift av värmeväxlare skulle modern kemisk produktion ha svårt att fungera effektivt, ekonomiskt och säkert.
Enligt statistik utgör värmeväxlare i moderna kemiska projekt vanligtvis 30–40 % av den totala anläggningens investeringskostnad, och i vissa oljeraffinering- eller petrokemiska projekt kan denna siffra nå upp till 50 % eller mer. Om valet av värmeväxlare är rimligt påverkar det direkt stabiliteten i produktionsprocessen, energiförbrukningsnivåerna och projektets avkastning på investeringen.
Många kemiska reaktioner i produktionen kräver specifika temperaturområden för att ske smidigt. För höga temperaturer kan leda till ökade bireaktioner, produktnedbrytning och till och med säkerhetsincidenter; för låga temperaturer kan orsaka långsamma reaktionshastigheter och minskad omvandlingsgrad. Värmeväxlare tillför värme som behövs för reaktionerna eller avlägsnar värme som frigörs vid reaktionerna, vilket upprätthåller optimala temperaturförhållanden inom reaktorerna. Till exempel i ammoniaksyntes processen används värmeväxlare för att reglera reaktortemperaturen samtidigt som värme återvinns från högtempererade reaktionsgaser för att förvärma insatsmaterialet, vilket avsevärt förbättrar den totala energieffektiviteten.
Kemisk produktion är vanligtvis en energikrävande industri, där energikostnaderna utgör en betydande del av produktionskostnaderna. Värmeväxlare spelar en avgörande roll för energibesparing och minskad energiförbrukning genom system för återvinning av spillvärme kan värmeväxlare överföra värme från högtempererade avgasflöden och avloppsvätskor till kalla material som behöver uppvärmning, vilket minskar förbrukningen av extern uppvärmningsmedium. Till exempel är toppprodukterna från atmosfäriska och vakuumdestillationsenheter inom petroleumbearbetning högtempererade; genom att använda värmeväxlare för att förvärma råoljeinsatsen kan bränsleförbrukningen i ugnar drastiskt minskas. Denna idé om kaskadformad värmeanvändning ligger i kärnan av modern kemisk energieffektiv design.
I separationsoperationer såsom destillation, förångning och torkning är värmeväxlare likaså kärnutrustning. Distilleringskolonner kräver reboilrar för att tillföra värme till vätskan i botten för att generera stigande ånga samt kondensatorer för att kondensera ångan från toppen till vätska, vilket möjliggör massöverföring mellan gas och vätska för separation. I förångningsoperationer tillför värmeväxlare värme till lösningar för att förånga lösningsmedel, vilket uppnår koncentration av lösningen eller återvinning av lösningsmedel. Dessa separationsprocesser påverkar direkt produktens renhet, utbyte och kvalitet; prestandan hos värmeväxlare påverkar direkt effektiviteten hos separationen.
Många kemiska material är värmekänsliga ; längre uppvärmning eller för höga temperaturer kan orsaka nedbrytning, polymerisering eller till och med farlig sönderdelning. Värmväxlare möjliggör exakt styrning av uppvärmnings- eller kylningsprocesser för material, vilket undviker lokal överhettning eller för höga temperaturer. Dessutom krävs värmväxlare för vissa högtemperaturutrustningar för att kyla utrustningens skal eller viktiga komponenter, vilket förhindrar minskning av materialstyrkan eller krypfel på grund av höga temperaturer. Vissa brandbara och explosiva medium kräver strikt temperaturkontroll under drift; värmväxlare i kombination med temperaturstyrningssystem kan effektivt förhindra termiska genombrott.
Inom branscher såsom finmekaniska kemikalier och läkemedel , kraven på produktrenhet är extremt höga. Värmemätare möjliggör snabb och jämn uppvärmning eller kyling, vilket minskar materialens verkningsområde i högtemperaturzoner och därmed hämmar bireaktioner. Dessutom kan en effektiv värmemätarkapacitet förkorta batchproduktionscyklerna och öka produktionen per tidsenhet. Till exempel i polymerisationsreaktioner , kan snabb bortledning av reaktionsvärme kontrollera molekylviktfördelningen, vilket förbättrar de mekaniska egenskaperna och bearbetningsbarheten hos polymerprodukter.
Det finns många typer av värmemätare som ofta används i kemisk produktion, var och en med sina strukturella egenskaper och tillämpningsområden. Rätt val och utformning av värmemätare är avgörande för att säkerställa processens effektivitet, minska energiförbrukningen och kontrollera investeringskostnaderna.

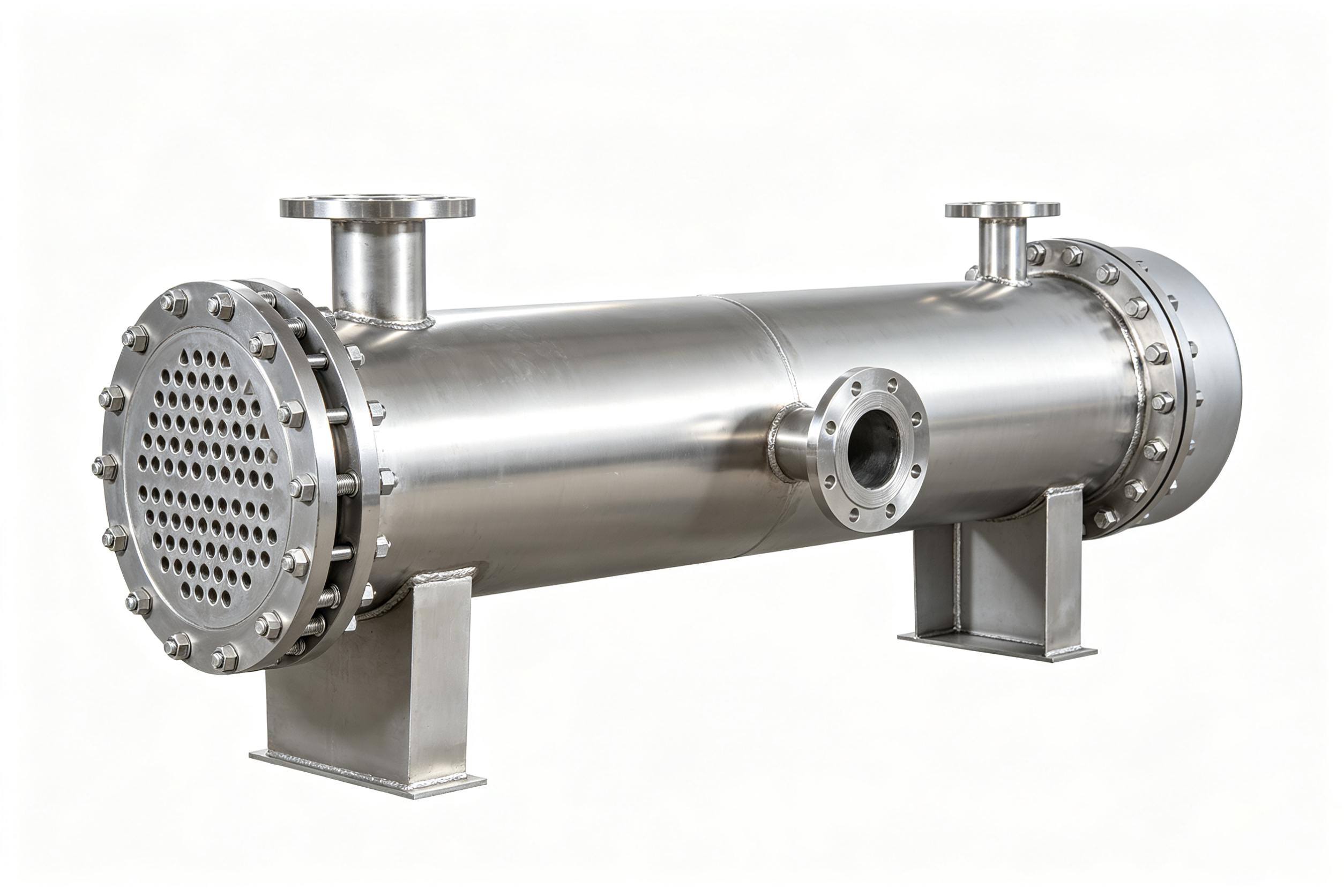

Skal- och rörvärmemätare är de mest använda och äldsta typer av värmeväxlare med robust konstruktion och hög tillförlitlighet. De består av ett cylindriskt skal och en packning av rör inuti. En vätska strömmar genom rören (rörsidan), medan den andra strömmar utanför rören men inuti skalet (skalsidan). Bafflar installeras ofta inuti för att förbättra värmeöverföringen på skalsidan.
Fördelar: Stark förmåga att tåla höga temperaturer och tryck, brett tillämpningsområde, många olika materialalternativ och lätt mekanisk rengöring av rörsidan. Nackdelar: Lägre värmeöverföringseffektivitet jämfört med vissa högeffektiva typer samt större storlek.
Tillämpningar: Råoljeförvärmning i atmosfäriska och vakuumdestillationsenheter inom oljeraffinering, slamkylning i katalytisk krackning, avgasvärmeväxlare för syntesgas och ammoniakkondensorer i ammoniak- och metanolprocesser, värmeutbyte mellan matning och utflöde från högtrycksreaktorer inom finmekanik samt hjälpprocesser såsom åtvärmning och kylning med cirkulerande vatten.

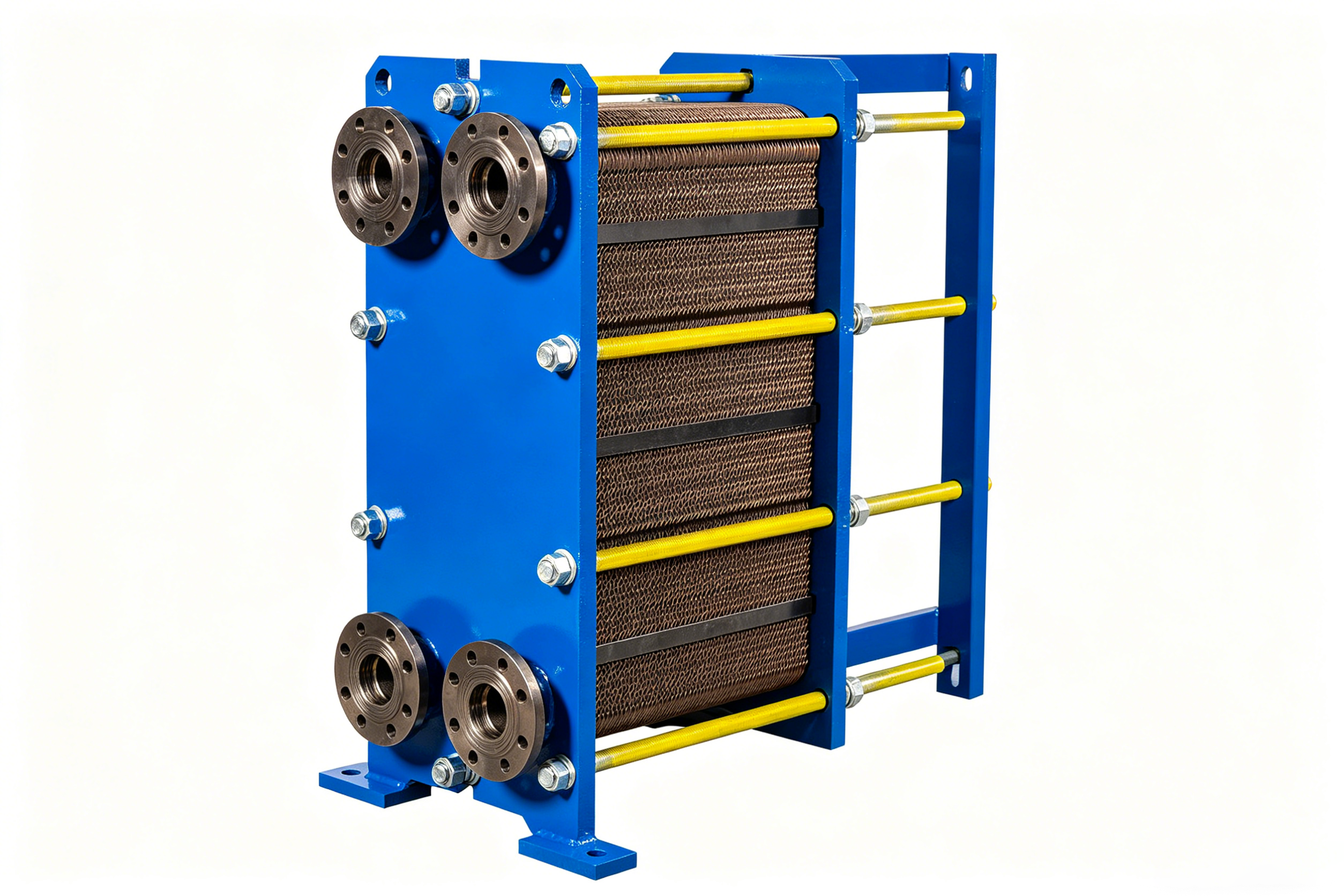

Plattvärmeväxlare består av en serie tunna, metalliska, vågformade plattor som är staplade på varandra och försegla med gummipackningar mellan plattorna. De är en högst effektiv och kompakt ny typ av värmeväxlare. Två vätskor strömmar genom alternerande plattkanaler och uppnår en högeffektiv värmeöverföring när de strömmar med hög hastighet mellan de vågformade plattorna.
Fördelar: Mycket hög värmeöverföringseffektivitet, med totala värmeöverföringskoefficienter 2–5 gånger högre än hos mantel-rör-typen; kompakt konstruktion, liten installationsyta; flexibel justering av värmeöverföringsytan genom att lägga till eller ta bort plattor; lätt att montera isär och rengöra; möjlighet att uppnå "nära temperaturdifferens" vid värmeutbyte på 1–2 °C, vilket är mycket fördelaktigt för återvinning av spillvärme. Nackdelar: Begränsad av packningsmaterialen, inte lämplig för höga temperaturer och tryck (vanligtvis ≤200 °C, ≤2,5 MPa); smala plattkanaler som är känsliga för blockering av stora partiklar.
Tillämpningar: Snabb uppvärmning och svalning inom mejeri-, livsmedels- och dryckesindustrin; hantering av värme-känsliga material inom fin-kemisk och läkemedelsindustrin; vatten-vatten-värmeförväxling inom HVAC och fjärrvärme; återvinning av spillvärme i liten skala.

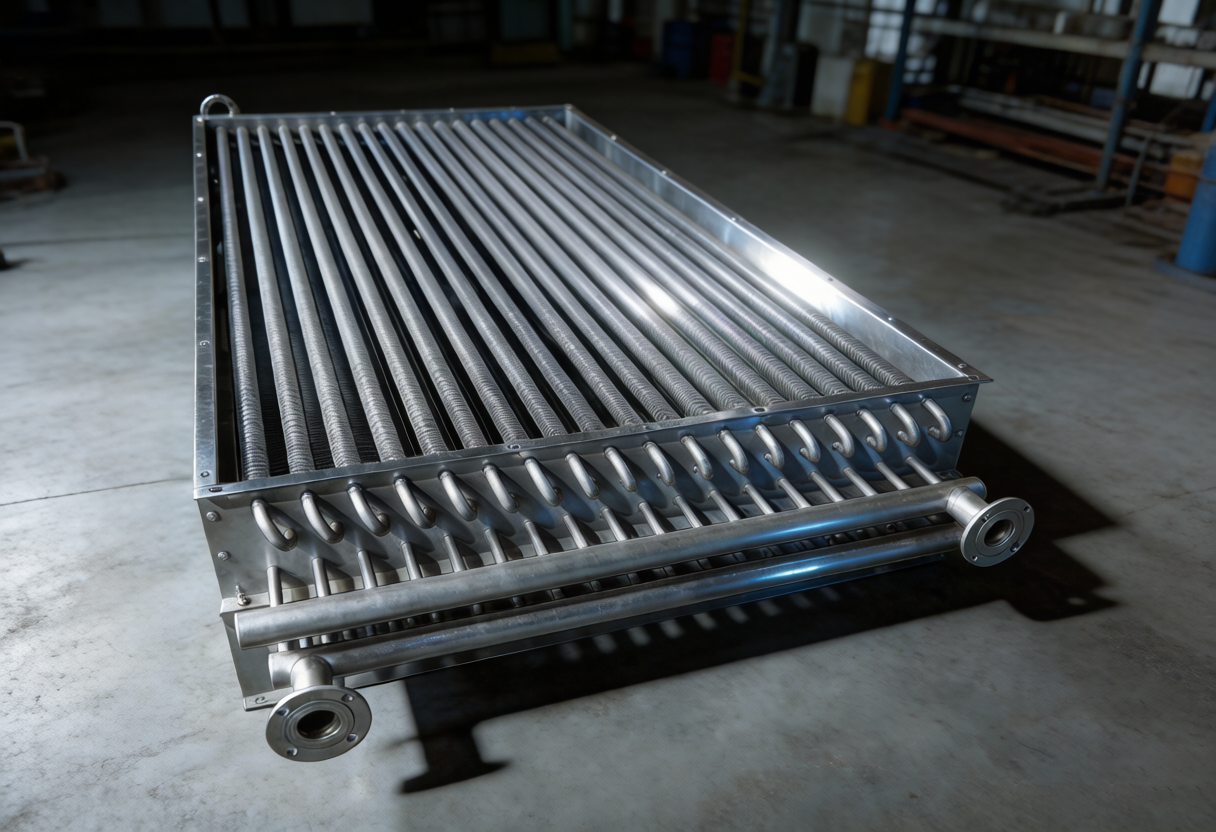

Flikrörsvärmeförväxlare har flikar monterade på yttre eller inre ytor av basrören för att öka värmetransferytan, vilket kännetecknas av deras " utökade yta ". De används vanligtvis för gas-vätska- eller gas-gas-värmeförväxling.
Fördelar: Löser effektivt flaskhalsproblemet med låga värmetransferkoefficienter på gas-sidan; värmetransferyta per volymenhet är mycket större än hos släta rör; driftförhållanden kan anpassas genom att variera flikparametrar. Nackdelar: Högre flödesmotstånd; flikar är svåra att rengöra när damm ackumuleras; bör undvikas för medier som är benägna att koka ihop (coken) eller som har mycket hög dammhalt.
Tillämpningar: Luftuppvärmning eller -kylning (t.ex. varmluftsuttor, luftkylare); återvinning av spillvärme från processgas (t.ex. spillvärmeångpannor för reformer som använder rökgas); pannekonomisatorer; motoravkylning.

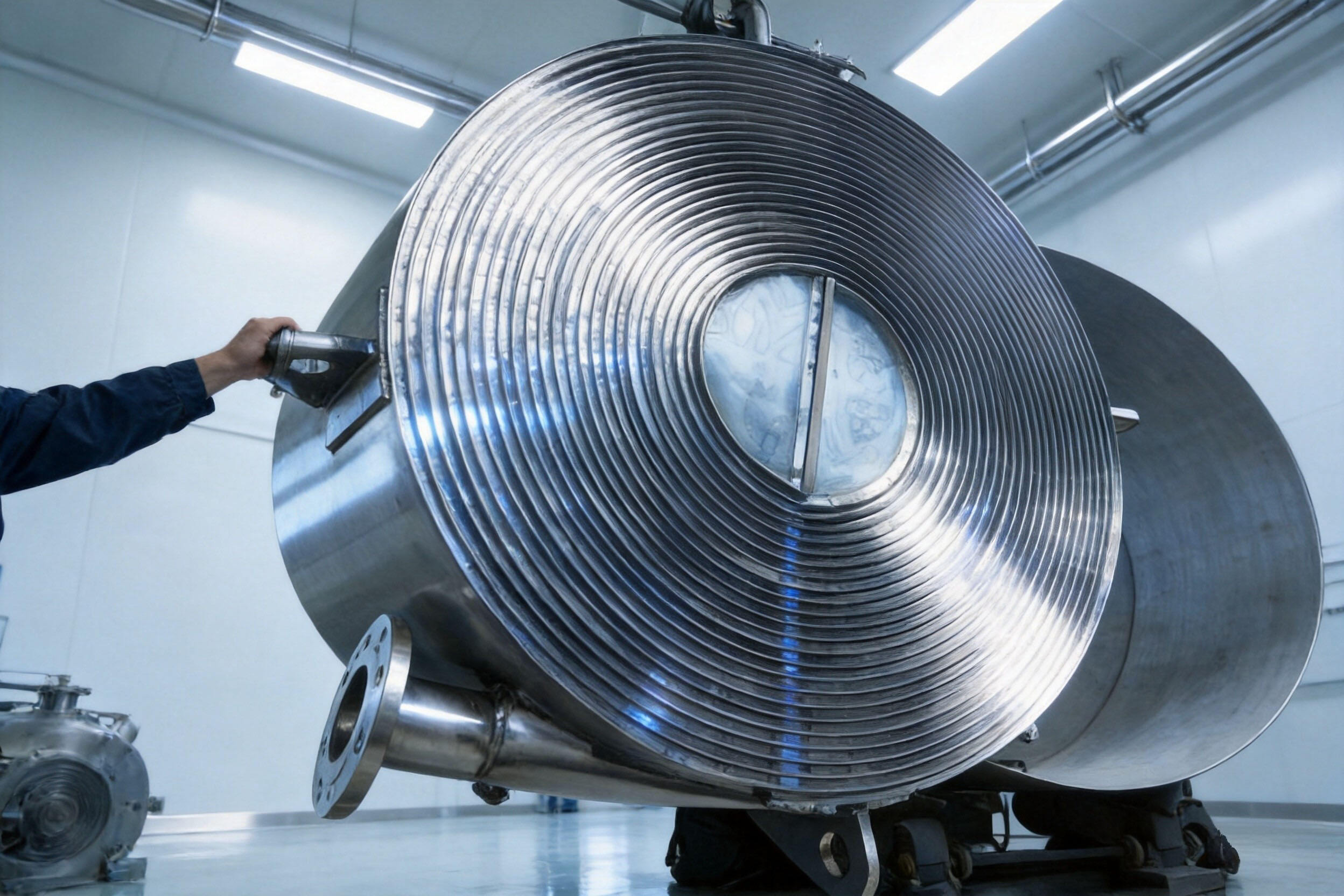

Spiralplåtsvärmeflärar bildas genom att två parallella tunna metallplåtar rullas ihop till två koncentriska spiralformade kanaler, där två vätskor strömmar motströms i kanalerna. Deras strukturella egenskap är enkelkanalsflöde utan döda zoner .
Fördelar: Särskilt lämpliga för hantering av viskösa vätskor eller suspensioner som innehåller små mängder fasta partiklar. Centrifugalkraften inom de spiralformade kanalerna förbättrar värmeöverföringen, ger en självrinnsande förmåga, motverkar avlagring och har en relativt kompakt konstruktion. Nackdelar: Komplex tillverkning; interna läckor är nästan omöjliga att reparera; tryckhållande kapacitet är i allmänhet lägre än hos skal-och-rör-typen.
Tillämpningar: Värmeförbyte av material med hög viskositet (t.ex. polymerer, harsar, tunga oljor); hantering av vätskor som innehåller fasta partiklar (t.ex. avloppsvatten, slam, reaktionsutsläpp som innehåller katalysatorpartiklar); ångakondensering och återvinning av kemiska lösningsmedel där strikt motströmsflöde krävs för att minska utsläppstemperaturen.
I praktisk ingenjörsteknik kräver valet av värmeväxlare en omfattande bedömning av flera faktorer. Olika typer av värmeväxlare har sina egna styrkor. Tabellen nedan ger riktlinjer för urvalet:
| Fabrik | Föredragna valet | Anledningen |
|---|---|---|
| Temperatur/Tryck | Hög T/P → Rör- och mantelvärmeväxlare | Robust konstruktion, säker, pålitlig |
| Låg T/P → Plåtvärmeväxlare | Hög verkningsgrad, liten yta | |
| Värmeöverföringseffektivitet | Strävan efter hög verkningsgrad → Plåt- eller spiralplåtvärmeväxlare | Kraftig turbulens, hög värmeöverföringskoefficient |
| Tillåten tryckfall | Tryckfallskänslig → Rör- och skalvärmeväxlare | Justerbar genom konstruktion |
| Högre tillåtet ΔP → Plåtvärmeväxlare | Hög flödeshastighet ger högt tryckfall | |
| Medieegenskaper | Rent, lågviskost → Plåtvärmeväxlare | Smala kanaler, inte benägna att bläsa igen |
| Smutsigt, visköst, innehållande fasta partiklar → Spiralplåt- eller bredspalt-rör- och skalvärmeväxlare | Självrengörande eller utan döda zoner | |
| Gas-gas-värmewäxling | → Flikrör | Utökad yta kompenserar för låg värmetransferkoefficient på gas sidan |
| Underhåll/inspektion | Frekvent rengöring krävs → Platta (med packning, avtagbar) | Plattor kan demonteras och spolas |
| Skal sidan kräver också rengöring → Flytande botten eller U-rör skals- och rörsystem | Rörbuntel kan dras ut |
Värmväxlare spelar en avgörande roll som " andra elektriska apparater " i kemisk produktion. De är inte bara kärnutrustning för att upprätthålla reaktionsförhållanden och uppnå separation och reningsprocesser, utan också avgörande medel för energibesparing, säkerhetsgaranti och förbättring av produktkvaliteten. Från robusta rör- och mantelvärmeelement till högeffektiva kompakta plattvärmeväxlare, från flänsade rör som utmärker sig vid gas-gas-värmeförskifting till självrengande spiralplattvärmeväxlare – olika typer av värmeväxlare spelar en oumbärlig roll inom sina respektive tillämpningsområden. När den kemiska industrin går mot grön och lågkolonutveckling fortsätter nya högeffektiva, kompakta och korrosionsbeständiga värmeväxlarteknologier att framträda, och deras värde för att förbättra energieffektiviteten och minska koldioxidutsläppen kommer att bli alltmer framträdande.
